En la construcción, los empalmes son uniones de elementos estructurales que aseguran la transferencia de esfuerzos y la continuidad de la estructura. Son esenciales en estructuras de concreto para distribuir las fuerzas y mantener la integridad y resistencia del edificio. Un empalme bien diseñado evita fallas prematuras y asegura durabilidad. Es importante conocer las diferencias entre empalmes con traslape y empalmes con conectores mecánicos, ya que cada tipo tiene ventajas y desafíos específicos en términos de desempeño y aplicación.
Índice
Desempeño de los empalmes
Empalme con traslape
- Transferencia de esfuerzos:la transferencia de esfuerzos depende del concreto circundante. Las barras de refuerzo se superponen y la fuerza se transfiere por la adherencia entre el acero y el concreto. Para que esto funcione, el concreto debe estar bien compactado y sin defectos. Si hay insuficiente concreto o si el concreto tiene fisuras o vacíos, la transferencia de esfuerzos se ve seriamente afectada.
- Comportamiento hasta el Punto de Fluencia:Están diseñados para transferir cargas hasta que el acero alcanza su punto de fluencia, donde comienza a deformarse plásticamente. Un inconveniente es que, al llegar a este punto, el empalme no muestra un comportamiento dúctil y no puede soportar deformaciones adicionales sin perder resistencia, lo que puede causar fallas abruptas e impredecibles.
- Congestión de acero: Una desventaja de los empalmes con traslape es la congestión de acero en las zonas de empalme, donde las barras se superponen. Esta acumulación puede complicar la colocación del concreto, dificultando su flujo y compactación debido al espacio reducido entre las barras.

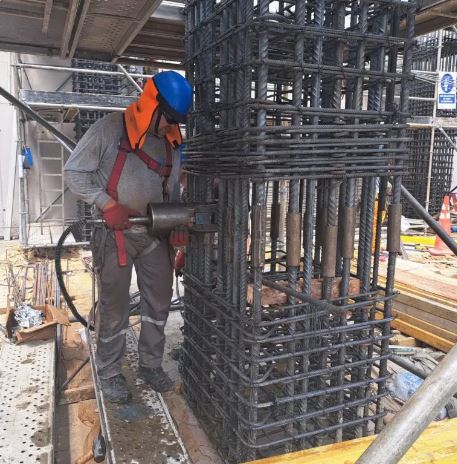

Empalme con conector mecánico
- Transferencia de carga dentro de la conexión: Los empalmes con conectores mecánicos transfieren cargas directamente a través de la conexión, evitando tensiones adicionales en el concreto circundante. A diferencia de los empalmes por traslape, que dependen de la adherencia al concreto, los conectores mecánicos permiten una transferencia de carga eficiente entre barras de refuerzo. Esto es beneficioso en condiciones adversas, como en puentes con cargas repetitivas o en zonas sísmicas, ya que reduce el riesgo de grietas y deterioro del concreto, mejorando la durabilidad y seguridad de la estructura.
- Reducción de la congestión de acero: Los empalmes con conectores mecánicos reducen la congestión de acero en comparación con los empalmes por traslape, ya que eliminan la necesidad de superposición de barras. Esto simplifica la instalación, facilita la colocación y compactación del concreto, y reduce el riesgo de defectos, mejorando la integridad estructural de la zona del empalme.
- Ausencia de zonas frágile: Los empalmes con conectores mecánicos tienen la ventaja de no generar zonas frágiles en el concreto, a diferencia de los empalmes por traslape. Proporcionan una conexión uniforme y robusta, reduciendo el riesgo de fallas estructurales. Además, se pueden colocar en cualquier parte del elemento estructural, ofreciendo mayor flexibilidad en el diseño y permitiendo una distribución más eficiente de los refuerzos en zonas críticas como nudos y esquinas.
Características de los empalmes con conectores mecánicos
1. Conexión Tipo Entre Barra y Barra
Los empalmes con conectores mecánicos aseguran una conexión precisa y continua entre las barras de refuerzo, proporcionando una unión firme y estable. Esto facilita la integración de las barras en la estructura, distribuye las cargas de manera uniforme, mejora la resistencia general y reduce el riesgo de fallos por desalineaciones o desconexiones.
2. Transferencia de Esfuerzos Directa
Los empalmes con conectores mecánicos destacan por su capacidad para transferir cargas directamente entre barras, en lugar de depender de la adherencia del concreto. Esto asegura una transferencia eficiente y sin pérdidas, evita debilidades en el concreto circundante, y proporciona una respuesta estructural más predecible y confiable, mejorando la capacidad de la estructura para soportar cargas dinámicas y estáticas.
3. Integridad Estructural
Los empalmes con conectores mecánicos garantizan la integridad estructural al proporcionar una conexión firme y duradera entre las barras de refuerzo. Esto mantiene la cohesión del sistema estructural y asegura resistencia y funcionalidad a lo largo del tiempo, reduciendo el riesgo de fallos, especialmente en zonas críticas como nudos de vigas y columnas.
Conclusión
En la comparación entre empalmes con traslape y con conectores mecánicos, se observan diferencias clave en su desempeño y en la integridad de las estructuras de concreto. Los empalmes con traslape dependen del concreto circundante para transferir eficientemente los esfuerzos, lo que puede causar problemas si el concreto no está bien compactado. Además, estos empalmes generan una mayor congestión de acero y limitan la flexibilidad en la ubicación de las conexiones, complicando así el diseño y la ejecución.
En contraste, los empalmes con conectores mecánicos ofrecen ventajas destacadas. La transferencia directa de carga a través de los conectores elimina la dependencia del concreto circundante, reduciendo el riesgo de fallas relacionadas con su calidad y minimizando tensiones adicionales en el material.
Estos empalmes facilitan una alineación precisa y una integración eficiente de las barras de refuerzo, con menor congestión de acero y la capacidad de colocarlos en cualquier parte del elemento estructural. Esto optimiza la resistencia y durabilidad de la estructura, haciendo los empalmes con conectores mecánicos una opción superior en términos de eficacia y flexibilidad comparado con los métodos tradicionales.
